440-455W MBB
WM10-120-HC
Als Daxler Energie haben wir mit der Pionierarbeit in der hocheffizienten Modulproduktion unter Verwendung neuer Zeltechnologien begonnen. Wir haben neue 182-mm-Zellenmodule mit Multi-Busbarund Half-Cut-Technologien entwickelt. In unserer hochmodernen neuen Produktionslinie haben wir die Moduleffizienz und Leistungsabgabe maximert.
QUALITÄTSSYSTEM
ISO9001 - ISO14001 - ISO45001
ZERTIFIZIERUNG

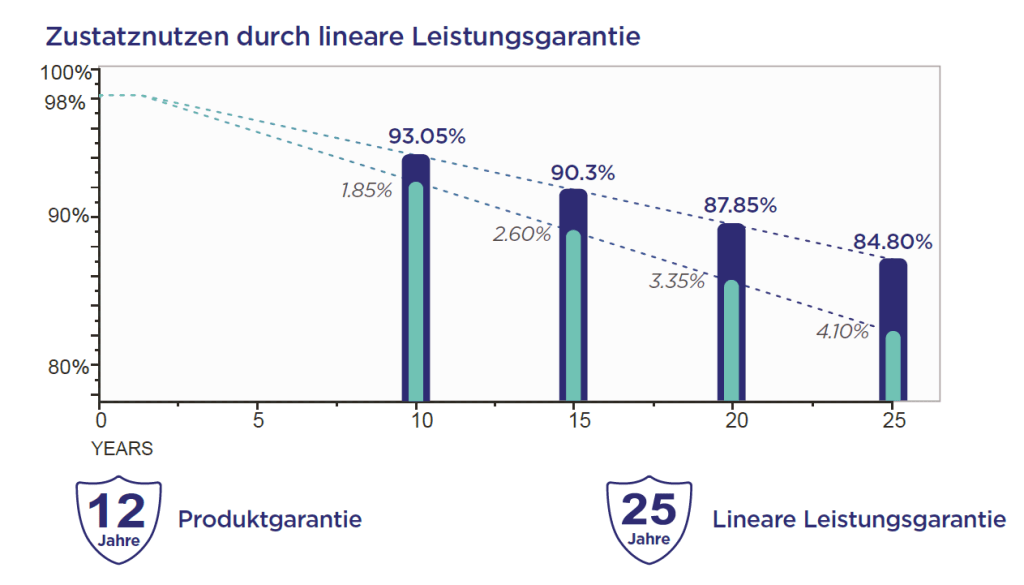

LEISTUNGSGARANTIE
HAUPTMERKMALE
EL-Test an 3 Punkten beginnend mit Stringer, um die beste Qualität zu erhalten.
Dank Micro-gap Technologie; Reduzierung von Zellücken und Zellstress, Steigerung der Moduleffizienz.
Weniger Leistungsverlust durch Minimierung des Ghost-Effekts.
Hohe Leistung bei schwachem Licht.
Ideale Wahl für Projekt im Versorgungs- und kommerziellen Maßstab – TÜV geprüft.
Hochgenauer empfindlicher Sonnensimulator PASAN A + A + A (Meyer Burger)
Die ideale Auslegung, Die Zuverlässigkeit und Sicherheit von BoS-Komponenten und hervorragende Investitionsrendite
RAUE UMGEBUNGSBEDINGUNGEN
Beständigkeit gegen Sand, Säure, Salz und Hagel. Für den Einsatz bei Wind und Schneelasten von 2400Pa bzw. 5400 Pa zertifiziert.
Anti-PID
ELEKTRISCHE DATEN
Modul TYP | WM10-120-HC | |||
|---|---|---|---|---|
Maximale Leistung (Pmp)
| 440 | 445 | 450 | 455 |
Leerlaufspannung
| 41,02 | 41,40 | 41,60 | 41,80 |
Kurzschlussstrom (Isc)
| 13,54 | 13,60 | 13,66
| 13,72
|
Maximale Spannung (Vmp) | 34,80 | 35 | 35,20 | 35,40 |
Maximale Strom (Imp) | 12,64 | 13,71 | 12,78 | 12,85 |
Modul Effizienz % | 20,31 | 20,55% | 20,78% | 21,01% |
Leistungstoleranz | 0, ~+5W | |||
Maximale Spannung der Anlage | 1500V DC | |||
Maximale Rückstrombelastbarkeit | 25 A | |||
Standard Testbedingungen: Strahlungsintensität 100W/m¤ Zelltemperatur 25°C, AM=1,5 Nennbetriebstemperatur des Solarmoduls:
Einstrahlung 800/m¤, Umgebungstemperatur 20°C, Windgeschwindigkeit 1m/s
Leistungsmessungstoleranz: +/-3%
MECHANISCHE DATEN
Abmessungen External
| 1912x 1134 x 35 mm | |
Gewicht
| 24,2 kg | |
Solarzellentyp
| PERC Mono 182 x 91mm (144 pcs)
| |
Frontglas | 3.2 mm, getempertes Glas mit niedrigem Eisengehalt, Antireflex – Beschichtung | |
Rahmen | elaxiertes Aluminium | |
Anschlussdosen | Schutzart IP68, 3 Dioden | |
Ausgangskabel | 4.0 mm2, (+)250/(-)350mm (Porträt) veya (+)1300/(-)1350 mm (Landschaft) | |
Stecker | Stäubli MC4 EVO2 | |
Max. Prüflast | einschl. Sicherheitsfaktor 1,5 | Frontseite 5400Pa / Rückseite 2400Pa |
TEMPERATUR KOEFFIZIENTEN
Pmax Temperatur koezient
| -0.35 %/°C | |
Voc Temperatur koezient
| -0.27 %/°C | |
Isc Temperatur koeffizient
| +0.05 %/°C
| |
Betriebstemperatur | -40~+85 °C | |
Zell-Nennbetriebs temperatur (NOCT) | 45 ± 2 °C | |
STC = Standard Testbedingungen
NOCT: Zell-Nennbetriebstemperatur

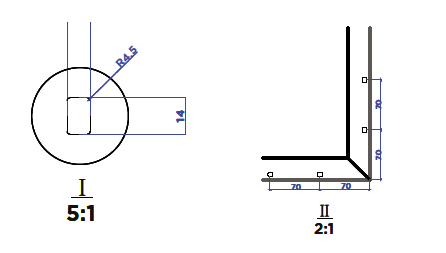

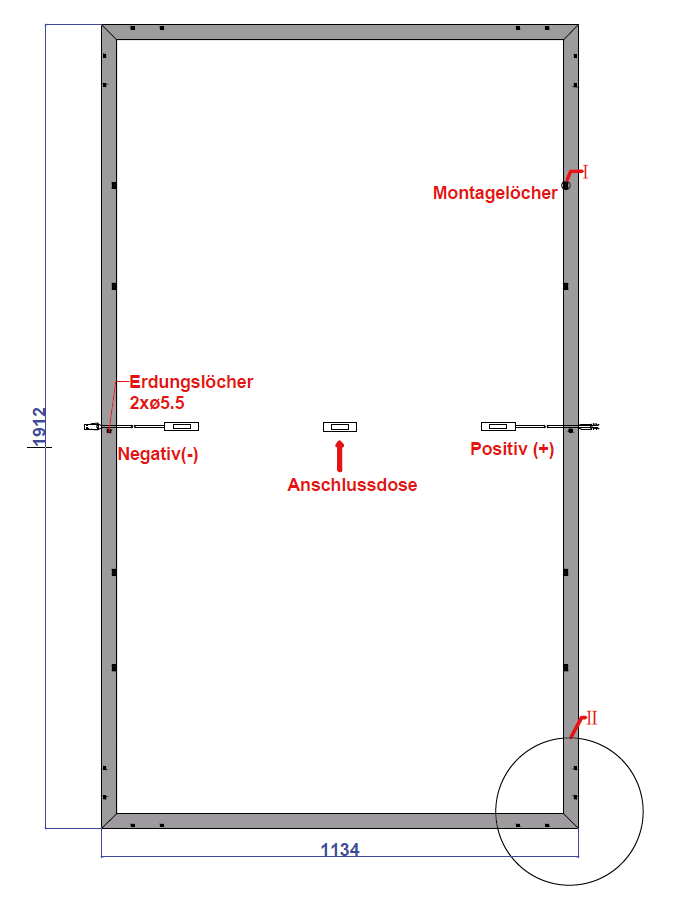

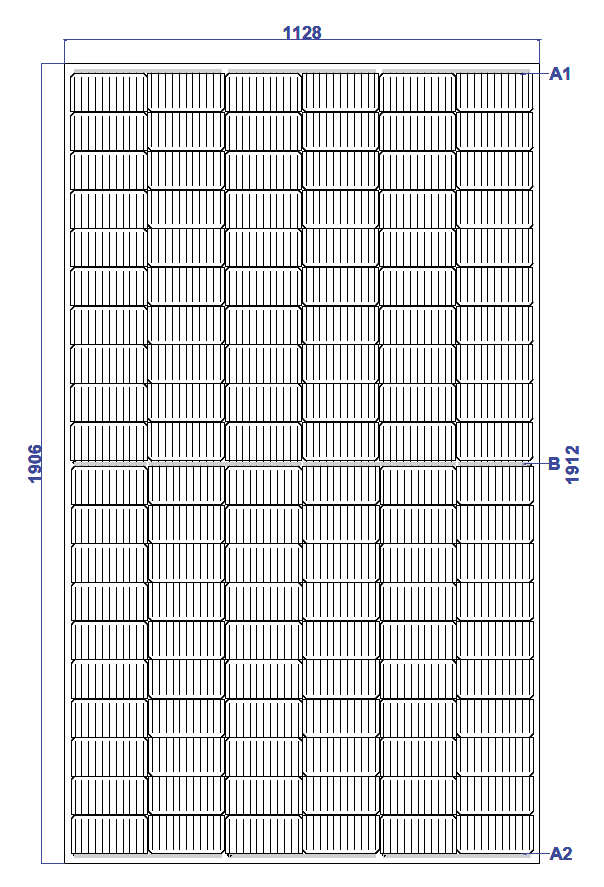

MECHANISCHE ABMESSUNGEN
